What?居然比E5071C还要厉害?

2020-01-10
    阅读数:

E5071C 自2006年面世以来,已经成为元器件生产线上的标杆性测试工具,为数以万计的行业用户生产高性能产品保驾护航。E5071C拥有者之所以会选择是德科技平台,是因为他们需要最好的工具来完成工作:优异的射频性能和快捷的测试速度、超宽的频率范围和全面的测试功能。E5071C因此而成为射频元器件和电路测试的首选方案。


当前业界已经发生了巨大变化,器件集成度变得越来越高,仅仅表征器件的S 参数已无法满足需求,必须进行完整的性能表征,这就要求用户使用更全面的射频和微波测量解决方案:频率更高,性能更强、功能更全面!


哪款仪器堪当此重任?E5080B!

E5080B VS E5071C

E5080B是Keysight最新推出的一款矢量网络分析仪,它能提供53GHz的测试频率和更高的测试灵活性。与上一代E5071C相比,它具有以下独特的优势:


 优势1

灵活的硬件配置使测量系统更简单

E5080B内部集成了直流电源、脉冲发生器等模块以及频谱分析、噪声系数测量等功能,替代了传统的分立式仪器,显著降低了测试系统的复杂性及成本,测量系统的设置更加便捷,并可以提供比E5071C更加全面的测量功能。



E5071C

E5080B

显示

10.4 英寸触摸屏

12.1英寸触摸屏

内置Bias Tees

100KHz-8.5GHz

300KHz-20GHz

9 kHz to 20 GHz

100 kHz to 53 GHz

接收机衰减器

X

内置脉冲发生器

X

内置脉冲调制器

X

内置直流电源

X



 优势2

提供更全面的测试功能覆盖更广泛的应用

基于ENA平台的测试应用软件可提供快速、简单和可重复的设置和分析,让复杂的测量变简单。E5080B 不仅拥有E5071C 的全部软件功能,还可以提供更多、更全的功能!



E5071C

E5080B

自动夹具移除

X

时域分析

利用 TDR 进行增强时域分析

基础脉冲射频测量

X

噪声系数测量

X

标量混频器校准测量

嵌入式本振功能

X

增益压缩应用软件

X

频谱分析

X

自动测量专家(AMX)

X

可转移许可证

X



 优势3

兼容性更完善

E5080B 采用了现有E5071C 用户非常熟悉的基于Windows 10 的操作平台,同时在E5071C 基础上进行了多项改进,全面兼容PNA网络分析仪的SCPI命令,沿袭了是德科技的通用网络分析仪的操作界面,确保了与Keysight的PNA、PXI或USB网络分析仪的兼容性。同时提供了E5071C的代码仿真工具,便于测试平台的平滑过渡。




 优势4

性能指标更出色

全面超越E5071C的技术指标,确保E5080B充分满足现代测试的要求,降低测量不确定性,提供可重复的测试结果。媲美PNA系列网络分析仪的性能,使得测试工作保持了高性能!


特性

E5071C

E5080B

频率范围

9 kHz to 8.5 GHz

9 kHz to 20 GHz

300 kHz to 20 GHz

100 kHz to 53 GHz

内置端口

2端口或4端口

2端口或4端口

10Hz 中频带宽时的动态范围

4GHz

123dB

140dB

20GHz

96dB

126dB

53GHz


71dB

迹线噪声

4GHz

0。003(70KHz IFBW)

0。0015(10KHz IFBW)

功率扫描范围

4GHz

-55至10dBm

-60 to 13 dBm (typ)

20GHz

-25 to 0 dBm

-60 to 7 dBm(typ)

53GHz


-50 to 12 dBm (typ)

温度稳定性

4GHz

0.005 dB/deg.C

0。005 dB/deg。C

测试时间(2端口校准, 窄扫宽, 201扫描点, 典型值)

5 ms (100 kHz IFBW)

2。2 ms (1 MHz IFBW)

中频带宽

10 Hz to 1.5 MHz

1 Hz to 15 MHz

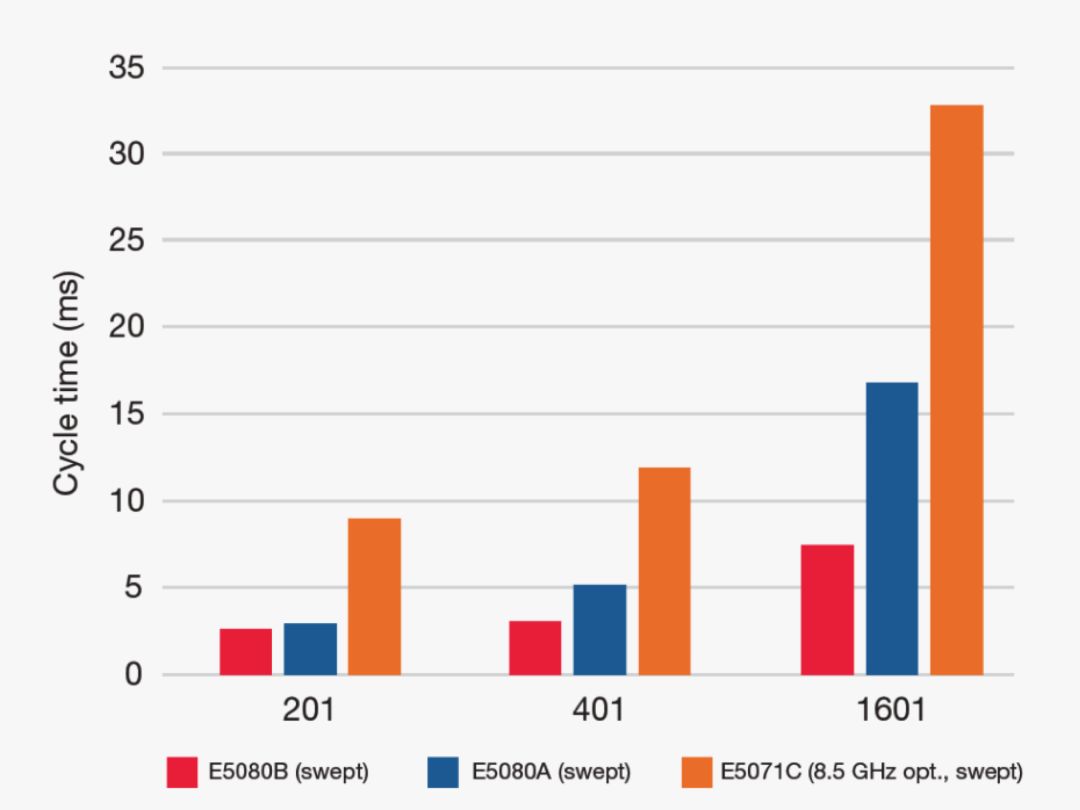

 优势5

测试吞吐量更高

E5080B优异的性能、宽广的动态范围和超低的迹线噪声使得它采用宽中频带宽时不会牺牲测试精度。而采用宽中频带宽可以加快测量速度,提高测试吞吐量。对比E5071C,E5080B 完成同一测量的速度是其四倍以上。
