干货|手把手教你绕制高频变压器

2020-02-19
    阅读数:

绕制一个变压器所需材料:磁芯、骨架、各种铜线、麦拉胶带。


变压器参数:
磁芯:EE22
原边:134T(1-3脚),辅助:32T(5-4脚),输出:15T(10-9脚)
原边电感:1380±10%uH
漏感:≤44uH

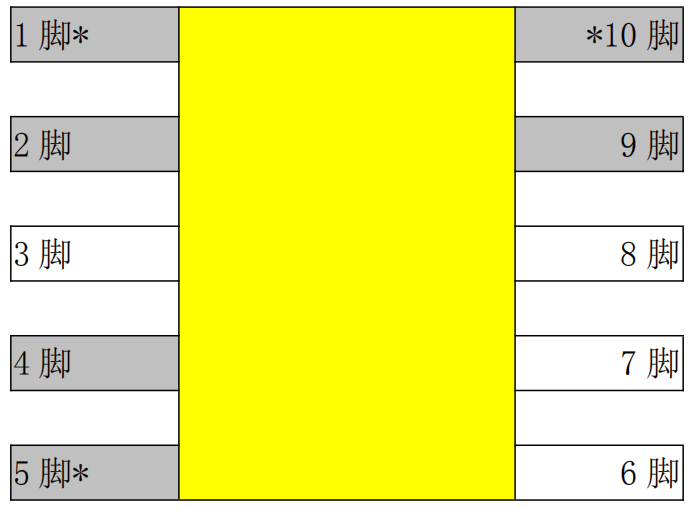

引脚分布图:

特别注意:绕制方法为网上下载,其中变压器绕制方法是对的,但其中存在着很多问题(比如,正规变压器的绕组的头和尾是要添加铁氟龙套管的,每一层之间也得打挡墙增加绝缘,要使变压器耦合好,通常的做法是三明治绕法,比如,1-3先绕35圈 然后10-9,然后3-2绕35圈,然后绕5-4Vcc绕组),只当做新手教学,新手可看下变压器实际绕指的基本流程。


事前准备:必须材料和工具,计数器清零。

确定1 脚:左下角开口处。

插入骨架,先绕原边,选择0.18mm 的线,从同名端1 脚开始绕制:

一匝挨一匝的绕……是个细致活儿。

终于绕满一层,70 匝,在确定的骨架和线径的情况下,这个数字越固定说明手艺越好。

然后继续往回绕。

顺便插一句,我喜欢把线轴放在下面,这样可以扯上力,手只要掌握线横向的偏移即可。

不过这样会导致线拉的太长……

相比之下这样可能会更好。

原边绕主组绕完了,绑在2 脚上,剪断。

均匀的缠上麦拉胶带。

计数器清零准备辅助绕组。

本次采用0.18mm 线双绕的方法,找到同名端5 脚开始。

如果不能绕满一层,尽量绕的均匀,双线难度更大,我最多绕过四线的屏蔽绕组。

然后直接回来,然后缠好麦拉胶带。

找到同名端10 脚,输出绕组同样绕。

缠好麦拉胶带,绕制工作结束。

或者我们也可以这样,把辅助绕组和输出绕组绕在同一层(注意这样绕原副边是不能做耐压试验的)。

把线打开,刮漆,焊在脚上,注意用刀背轻刮,不然挂断了线很有可能前功尽弃,这里我单独用一页来着重说明。

打开电桥,准备测电感,功能档位选择Ls-Rs,频率调到最大也只有20kHz(我们的最大工作频率是132kHz)。

记得给变压器编号,方便记录。

首先插入磁芯,用手捏住,测量原边电感——居然有40mH,正常,因为几乎没有开气隙。

开气隙的方法有“磨”和“垫”两种方法,我这里采用垫的方法,先垫一边,测一测,电感小了很多,不过还是偏大,还得加垫,可以直接垫绝缘胶带。

又加一边,这次电感有1318uH,符合1380±10%的要求。备注:因为有表演的成分在,所以很顺利的就找到了最佳厚度,实际上并没有这么顺利。

清晰点的。

缠上麦拉胶带,上个美照

事实上,并没有结束……

漏感测量:把辅助绕组和输出绕组短路,测量输出绕组的电感值,28。73uH<44uH,完全符合要求,可以装机调试了。
