O-RAN测试利器——终端仿真器UEE,你了解它么?

2020-03-16
    阅读数:

根据GSA(全球移动供应商联盟)的统计数据,截至2020年1月,全球已经有34个国家部署了61个商用5G网络,119个国家的348家运营商宣布他们正在投资5G。由此可见,全球运营商的5G基站部署需求是巨大的。

此外,无线接入网也出现了变革,例如最近迅速火起来的O-RAN也给小基站提供了新的选择。

那么,面对基站需求和众多新技术的加入,

我们应该如何进行基站的测试呢?

下面请允许小K介绍今天的主人公



5G基站测试利器——

终端模拟器,简称UEE(UE Emulation)

拉到最后有UEE技术资料
基站测试视频教程送给各位


什么是终端仿真器 UEE?

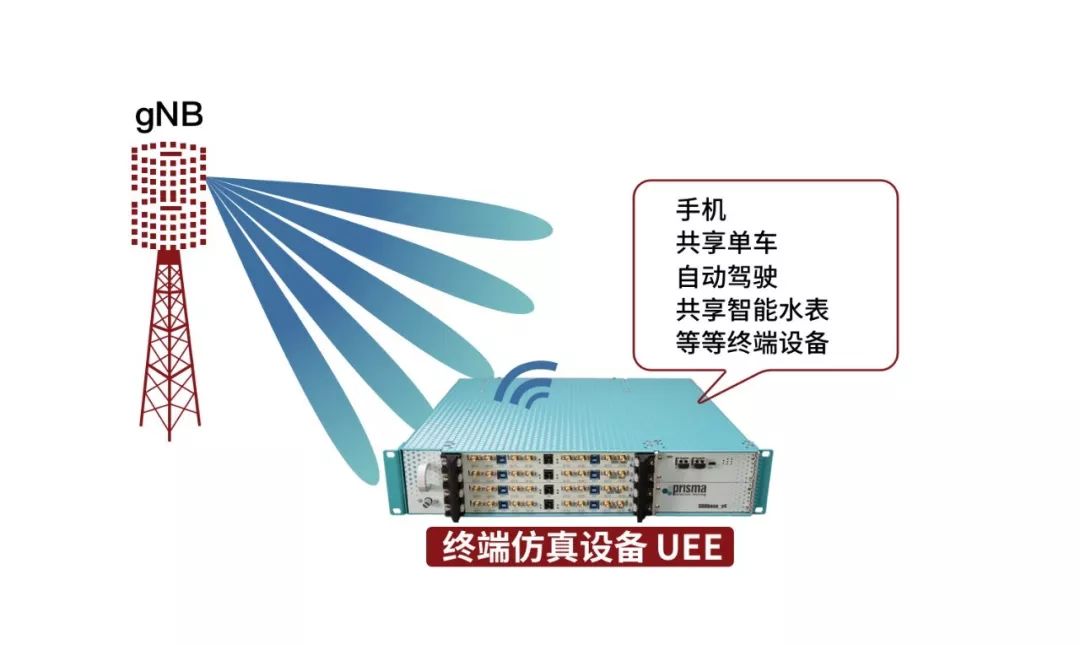

UEE简单来说就是模拟接入基站(下面简称gNB)的终端设备,用来测试gNB是否符合3GPP标准,是否能够在真实网络环境中满足终端的种种业务需求。


 那么问题来了:

  • 为什么非要用终端仿真器?
  • 直接用实际的终端设备测试不行么?
  • gNB测试分为哪几步?
  • gNB的测试方案是什么?
  • O-RAN的测试方案又是哪些?
  • 针对不同测试需求如何灵活配置,等等……


下面请听小K一一解答 ☟


为什么非要用终端仿真器?直接用实际的终端设备测试不行么?

从时效性,可重复性和大话务量三个方面来看,实际的终端设备都无法满足gNB测试的需求。


时效性

在功能测试中,基站和手机终端都是遵照3GPP规范。例如,在新功能和特性上,如果使用商用终端测试,首先需要此终端能支持这个新特性。但是终端和芯片在标准跟进上没有这么快,还不支持这个新特性。这时,终端模拟器就可以发挥作用了。

可重复性

在负载测试中很重要的一点就是测试结果的可重复性。如果使用真实终端来测很难控制结果的可重复性,比如gNB使用新的特性,需要测试对于用户体验是否有提升。如果使用真实终端测试,由于测试结果的可重复性低,难以评估新特性对用户体验的真实提升度。

大话务量测试

例如负载测试的大话务量话务模型测试,如果使用真实终端测试,首先终端环境搭建很困难。另外,如何控制如此多终端、终端间干扰等因素都会对测试结果造成不确定性的影响。

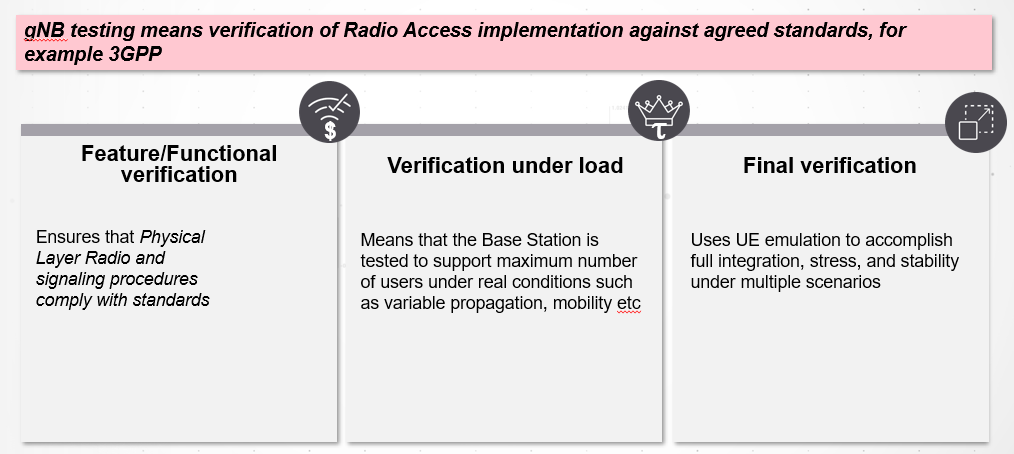

gNB测试分为哪几步?


1. 功能性验证

包括仿真单个UE在基站注册,物理层测试等。通过这些测试gNB是否符合3GPP标准要求。

2. 负载和压力测试

大家可以理解为使用多UE验证基站。基站实际在网络中部署会为很多终端服务,对gNB测试时也需要用大量终端来验证。测试gNB是否可以为这多终端服务,终端用户的用户体验如何,QOS如何等等。这些都需要我们在Load的条件下来验证。

3. 最终验证

仿真现实网络中的使用场景。在现实网络中,不同终端在做不同事情,有的终端在上网,有的在FTP,有的在看流媒体视频。我们需要在实验室中把这个复杂的场景抽象成一个话务模型(Traffic Model)。用这个Traffic Model测试gNB对模型中各种话务的承载情况,用于不同业务终端的体验如何。



举个例子,更加形象的帮助大家理解:


真实性:移动网络已经不仅仅是用于给我们打电话上网的了,有很多垂直应用,比如IOT VR 自动驾驶。有一种测试就是使用基站在现实网络的数据中进行建模,在实验室把话务模型重新回放给基站。怎么做到真实性呢?如果实验室中话务模型和现网模型不相同的话测试效果就会大打折扣。


比如,在实验室中做到数据流量与现网一致,好比井盖,共享单车,自动驾驶等。这些终端的数据报文特点不相同,很难把海量的垂直行业业务的仿真都放到UEE中。但是,可以通过业务回放功能来把数据在实验室中进行回放。比如我们抓一段智能抄表数据,并且在之后复制10000份通过终端仿真进行回放,就好像有10000个水表在同时上报数据。所以用这个方法可以在实验室中很真实的仿真话务流量。


由于篇幅有限,附件的网络教程中会继续给大家讲解更多关于UEE的信息,例如:

  • gNB测试分为哪几步?

  • gNB的测试方案是什么?

  • O-RAN的测试方案又是哪些?

  • 针对不同需求如何灵活配置您的UEE?

等等诸多内容。


请扫码下载网络教程,


满满技术干货,还能参与抽奖。



*为保证您正常收到奖品,

请填写详细收货地址。


左右滑动预览部分资料 ☞

▲ UEE硬件平台

▲ RF 测试方案

▲ O-RAN测试方案

▲ UEE的扩展能力




小惊喜





小K也给大家安排了专家讲解,是德科技资深应用工程师经理 Tony Wang给大家解读当下5G基站测试技术挑战,并介绍最新的终端模拟器UEE解决方案。讲解知识点如下:

1、gNB测试面临的挑战
2、什么是终端仿真器UEE,为什么要用它?
3、gNB测试方案简介
4、O-RAN测试方案简介
5、技术问答和交流时间


扫描下方二维码,浏览专家录像下载网络教程,满满技术干货。




奖品预览

小米小背包

是德科技笔记本

*奖品图片仅供参考,具体以实物为准

点击“阅读原文”立即下载
